Разборка. Если требуется замена только какой-либо одной детали, то можно не разбирать полностью головку цилиндров и снять только то, что необходимо для замены.

Установите головку цилиндров на подставку, снимите ресивер с дроссельным патрубком, а затем жгут проводов форсунок, топливную рампу, впускную трубу и выпускной коллектор.

Снимите отводящий патрубок рубашки охлаждения двигателя с датчиком температуры. Выверните датчик указателя температуры охлаждающей жидкости, датчик контрольной лампы давления масла и свечи зажигания.

Отверните гайки и болт и снимите заглушку с прокладкой с задней стороны головки цилиндров.

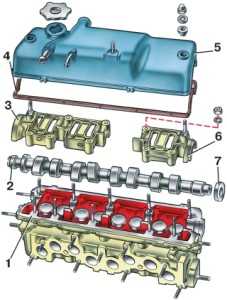

Разборка головки цилиндров: 1 – головка цилиндров; 2 – распределительный вал; 3 – задний корпус подшипников распределительного вала; 4 – прокладка; 5 – крышка головки цилиндров; 6 – передний корпус подшипников распределительного вала; 7 – сальник

Разборка головки цилиндров: 1 – головка цилиндров; 2 – распределительный вал; 3 – задний корпус подшипников распределительного вала; 4 – прокладка; 5 – крышка головки цилиндров; 6 – передний корпус подшипников распределительного вала; 7 – сальник

Снимите корпусы подшипников 3 и 6 распределительного вала. Выньте распределительный вал 2 из опор головки цилиндров и снимите с него сальник 7.

Детали механизма привода клапанов: 1 – клапан; 2 – направляющая втулка; 3 – стопорное кольцо; 4 – маслоотражательный колпачок; 5 – опорная шайба пружин; 6 – внутренняя пружина; 7 – наружная пружина; 8 – тарелка пружин; 9 – сухари; 10 – регулировочная шайба; 11 – толкатель

Детали механизма привода клапанов: 1 – клапан; 2 – направляющая втулка; 3 – стопорное кольцо; 4 – маслоотражательный колпачок; 5 – опорная шайба пружин; 6 – внутренняя пружина; 7 – наружная пружина; 8 – тарелка пружин; 9 – сухари; 10 – регулировочная шайба; 11 – толкатель

Сжатие пружин клапанов: 1 – приспособление 67.7823.9505

Сжатие пружин клапанов: 1 – приспособление 67.7823.9505

Выньте из отверстий головки цилиндров толкатели 11 клапанов с регулировочными шайбами 10. Освободите клапаны от сухарей 9, сжимая пружины клапанов приспособлением 67.7823.9505. Снимите пружины с тарелками. Поверните головку цилиндров и выньте с нижней стороны клапаны. Снимите маслоотражательные колпачки с направляющих втулок и опорные шайбы пружин.

Сборка. Установите опорные шайбы пружин. Смажьте моторным маслом клапаны и новые маслоотражательные колпачки (старые использовать не допускается). Оправкой 41.7853.4016 напрессуйте на направляющие втулки колпачки. Вставьте клапаны в направляющие втулки, установите пружины и тарелки пружин.

Сжимая пружины приспособлением 67.7823.9505, установите сухари клапанов. Вставьте в отверстия головки цилиндров толкатели клапанов с регулировочными шайбами.

Установочные втулки корпусов подшипников распределительного вала

Установочные втулки корпусов подшипников распределительного вала

Очистите сопрягающиеся поверхности головки цилиндров и корпусов подшипников от остатков старой прокладки, грязи и масла. Поставьте установочные втулки корпусов подшипников распределительного вала.

Положение кулачков первого цилиндра при укладке распределительного вала в опоры головки цилиндров

Смажьте моторным маслом опорные шейки и кулачки распределительного вала и уложите его в опоры головки цилиндров в таком положении, чтобы кулачки первого цилиндра были направлены вверх.

Нанесение герметика на поверхность головки цилиндров



На поверхности головки цилиндров, сопрягающиеся с корпусами подшипников, в зоне крайних опор распределительного вала нанесите герметик типа КЛТ-75ТМ или аналогичный ему герметик типа ТБ-1215 фирмы "Three Bond".

 Запускать двигатель разрешается не ранее, чем через 1 ч после нанесения герметика.

Установите корпусы подшипников и затяните гайки их крепления в два приема:

Порядок затягивания гаек крепления корпусов подшипников распределительного вала

Порядок затягивания гаек крепления корпусов подшипников распределительного вала

1. Предварительно затяните гайки в последовательности, указанной на рисунке, до прилегания поверхностей корпусов подшипников к головке цилиндров, следя за тем, чтобы установочные втулки корпусов свободно вошли в свои гнезда.

2. Окончательно затяните гайки моментом 21,6 Н ·м (2,2 кгс ·м) в той же последовательности.

Немедленно после затяжки гаек крепления корпусов подшипников тщательно удалите остатки герметика, выдавленного из зазоров при затяжке, в зонах, сопрягаемых с прокладкой крышки головки цилиндров и с корпусом вспомогательных агрегатов. Не удаленные полимеризовавшиеся остатки герметика в указанных местах приведут к течи масла через уплотнения.

Оправкой 67.7853.9580 запрессуйте новый сальник распределительного вала, предварительно смазав его моторным маслом. С задней стороны головки цилиндров установите заглушку с прокладкой.

Установите отводящий патрубок рубашки охлаждения с прокладкой и датчиком температуры.

Снятие ресивера и впускной трубы: 1 – поддерживающий кронштейн; 2 – впускная труба; 3 – прокладка ресивера; 4 – ресивер; 5 – кронштейн для наконечника троса привода акселератора; 6 – кронштейн; 7 – экран выпускного коллектора; 8 – опорный кронштейн

Снятие ресивера и впускной трубы: 1 – поддерживающий кронштейн; 2 – впускная труба; 3 – прокладка ресивера; 4 – ресивер; 5 – кронштейн для наконечника троса привода акселератора; 6 – кронштейн; 7 – экран выпускного коллектора; 8 – опорный кронштейн



Наденьте на шпильки головки цилиндров прокладки и установите выпускной коллектор и впускную трубу. Закрепите их гайками вместе с кронштейном 6 и экраном 7.

Установите рампу форсунок с форсунками и регулятором давления топлива и прикрепите ее болтами к головке цилиндров. Уплотнительные кольца форсунок перед установкой смажьте моторным маслом. Установите жгут проводов форсунок и подключите провода к форсункам.

Установите ресивер с прокладкой и кронштейном топливопроводов и прикрепите его гайками к впускной трубе и кронштейну 6. Установите вакуумный шланг, идущий от ресивера к регулятору давления топлива.

Установите трубки подвода и слива топлива, прикрепив их к топливной рампе, к регулятору давления топлива и к кронштейну на ресивере.

Прикрепите к ресиверу дроссельный патрубок с прокладкой. Присоедините к дроссельному патрубку шланг вытяжной вентиляции картера на холостом ходу.

Заверните в головку цилиндров свечи зажигания и датчики указателя температуры охлаждающей жидкости и контрольной лампы давления масла.

Зазоры в клапанном механизме отрегулируйте после установки головки цилиндров на двигатель.
